상표/제조자 | Siemens/GERMANY |
부품 번호 | 6GK1503-3CB00 |
교체 부품 번호 | 6GK1503-3CB00 |

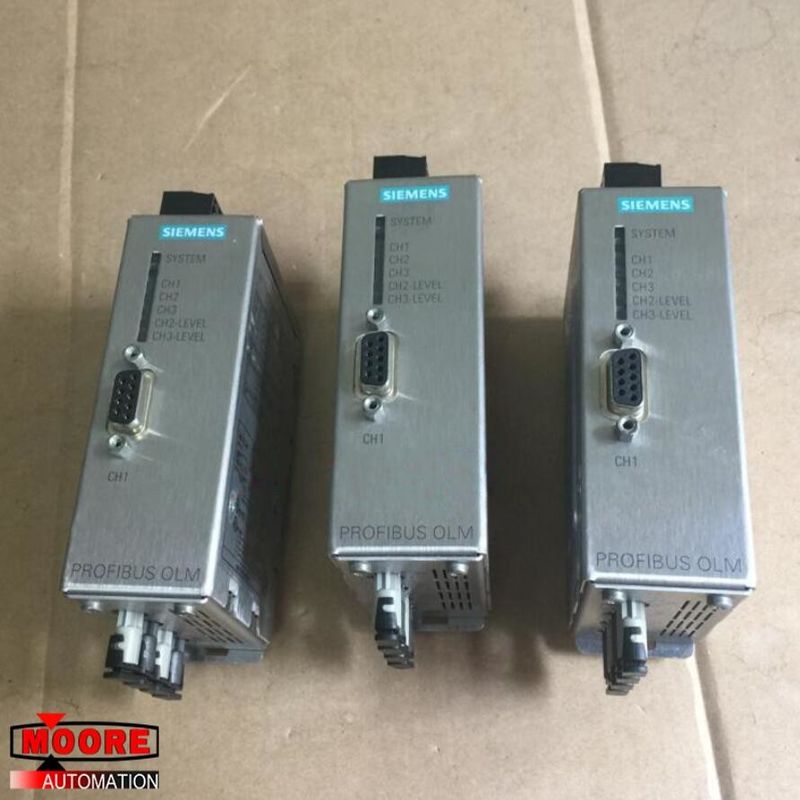

묘사 | PROFIBUS OLM |
Dimennsions | WHD 39.5*112*74.5mm |
무게 | 0.34kg |
제품 세부사항
신호를 가진과 더불어 2850 M까지 표준 거리를 위한 PROFIBUS OLM/G12 V4.0 광학 연결 단위 W. 1 RS485와 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS). 접촉과 측정 산출
PROFIBUS를 가진 전송율/: 9.6 kbit/s… 12 Mbit/s
PROFIBUS를 가진 전송율/: PA 45.45 kbit/s
networkcomponents 단말기 장비/최대 3을 위한의 수 전기/광학 연결/
전기 연결의 수:
네트워크 성분 또는 단말기 장비 1을 위해
측정기 1 1을 위해
접촉 1 신호를 위해
를 위해 1개를 전력 공급
과다한 전압을 위해 1개를 공급하십시오
전기 연결의 유형:
네트워크 성분 또는 단말기 장비 9 핀 이하 D 소켓을 위해
측정기 2 극 끝 구획을 위해
전력 공급과 신호 접촉 5 극 끝 구획을 위해
광학 섬유 케이블 2를 위한의 수 광학적인 공용영역/
광학적인 공용영역의/광학 섬유 케이블 BFOC 항구를 위한 디자인
광학적인 자료:
FOC 전송 연결의 감쇠비/:
50/125의 µm를 가진/3 dB/km/최대 10 dB에 유리 FOC를 위해
62.5/125 µm를 가진/3.5 dB/km/최대 12 dB에 유리 FOC를 위해
[물리는] 전파 지연 6.5 조금
1 MW에 관련된 연결할 수 있는 광학적인 힘:
50/125의 µm를 가진/3 dB/km -16 dB에 유리 FOC를 위해
62.5/125 µm를 가진/3.5 dB/km -13 dB에 유리 FOC를 위해
1 MW에 관하여 광학적인 감도:
50/125의 µm를 가진/3 dB/km -28 dB에 유리 FOC를 위해
62.5/125 µm를 가진/3.5 dB/km -28 dB에 유리 FOC를 위해
파장:
50/125의 µm를 가진 유리 FOC를 위해/공용영역에/3 dB/km 860 nm에 양립한
62.5/125 µm를 가진 유리 FOC를 위해/공용영역에/3.5 dB/km 860 nm에 양립한
철사 길이:
50/125의 µm를 가진/3개의 dB/km/최대에 유리 FOC를 위해 3개 km
62.5/125 µm를 가진/3.5 dB/km/최대에 유리 FOC를 위해 3개 km
신호 입력/산출:
DC에의 운영 전압은/신호 접촉//가치 24 V를 평가했습니다
DC /maximum에의 동작 전류/신호 접촉/0.1 A
