ABB | DI562 A2 1TNE968902R2102 | 디지털입력모듈

제품 설명

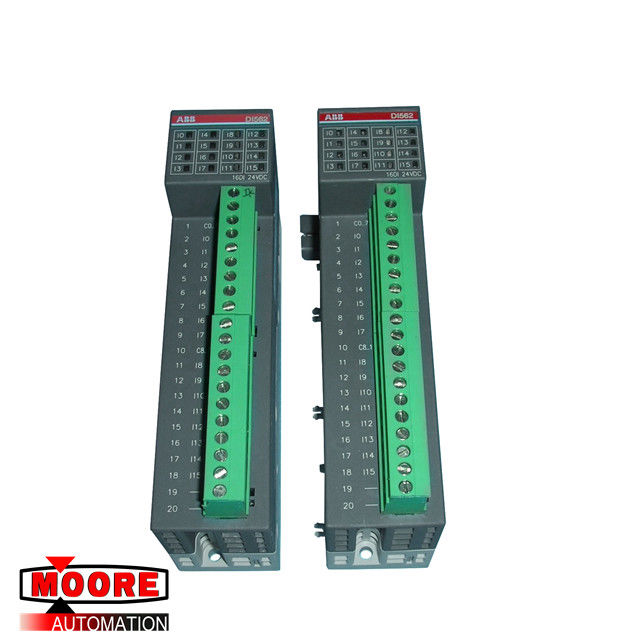

DI562 A2 1TNE968902R2102 ABB 디지털 입력 단위

제품 세부사항

기술적인 자료

동전기 고립: 그렇습니다, 단위의 입력 그룹과 나머지 사이

고립된 그룹: 2 (그룹 당 8개의 수로)

CPU/bus 단위의 L+/UP와 M/ZP 맨끝에 전력 공급 24 VDC에서 현재 소비: Ca. 10 mA

최대. 단위 내의 전력 흩어지기: 3.2 W

무게: Ca. 115 g

설치 위치: 수평한 수직

냉각: 자연적인 대류 냉각은 개폐기 장에 있는 케이블 덕트 또는 다른 부분에 의해 방해되면 안됩니다.

단위 당 수로의 수: 16의 입력 (24 VDC/24 VAC)

그룹으로 수로의 배급: 2 (그룹 당 8개의 수로)

수로 I0에 I7의 연결: 맨끝 2에 9

수로 I8에 I15의 연결: 맨끝 11에 18

수로 I0에 I7를 위한 참고 잠재력: 긍정 맨끝 1 (또는 과정의 부정 극

공급 전압, 신호 이름 C0..7)

수로 I8에 I15를 위한 참고 잠재력: 긍정 맨끝 10 (또는 가공 공급 전압, 신호 이름 C8..15의 부정 극)

입력 신호의 표시: 수로 당 1개의 노란 LED; LED는 입력 신호가 높은 때에 있습니다 (신호 1). 단위는 입력/출력 버스를 통해서 강화됩니다

입력 지시자 적 감시 관점: LED는 입력 회로의 일부분입니다

환경 조건

온도

운영하기: 0개의 °C… +60 °C (단위의 수평한 설치); 0개의 °C… +40 °C (단위와 그룹 당 50%로 감소되는 산출 짐의 수직 설치)

저장: -40 °C… +70 °C

수송: -40 °C… +70 °C

습도: 최대. 응축 없는 95%,

공기의 압력:

> 800 hPa를 운영하기/ < 2000="" m="">

저장 > 660 hPa/ < 3500="" m="">
