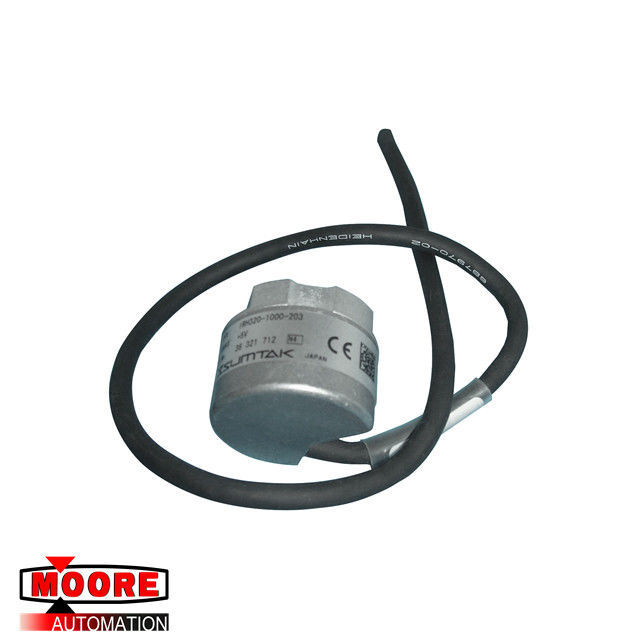

IRH320 1000P/R/203 Sumtak 인코더

IRH320 1000P/R/203 SUMTAK 인코더 5VDC

제품 세부사항

전기 명세

공급 전압 (Vcc): 5V±0.5V

공급 현재 (짐 없음): ≦70mA

산출 유형: 라인 드라이버

산출 현재: ±10mA

산출 전압: H ≧2.4V; L ≦0.5V

최대. 적용되는 전압

사소 부하 저항

오름 시간: ≦100ns

낙하시간: ≦100ns

응답 빈도: 0~300kHz

우회 축전기 (0V-FG): 0.22μF

우회 축전기 (Vcc-FG): 0.22μF

ABZ 신호의 확정적인 시간, 출력 신호는 힘이 켜져 있던 후에 30ms에서 안정되어 있지 않습니다.

사각 파 정확도

~5000P/R

X1+X2=0.5T±0.1T; X2+X3=0.5T±0.1T; Xn≧0.15T (n=1,2,3,4); TM=0.25T±0.1T (=X2)

A&B 수로의 관계를 두거든 Z 수로는 것과 같이 떠났습니다 입니다.

5001~10000P/R (×2)

X1+X2=0.5P±0.15P; X2+X3=0.5P±0.15P; Xn≧0.1P (n=1,2,3,4); TM=0.25P±0.15P (=X2)

A&B 수로의 위치 관계와 Z 수로는 것과 같이 떠났습니다 입니다. P=1.0T±0.1T

신호 정확도

~5000P/R

누적적인 각 과실: ≦0.2T

피치 과실: ±0.01T

인접한 피치 과실: ±0.005T

5001~10000P/R (×2)

누적적인 각 과실: ≦0.4T

피치 과실: ±0.1T
