| 원래 장소: | 미국 |
| 브랜드 이름: | COGNEX |
| 인증: | CO.CQ |
| 모델 번호: | A3-290605 |

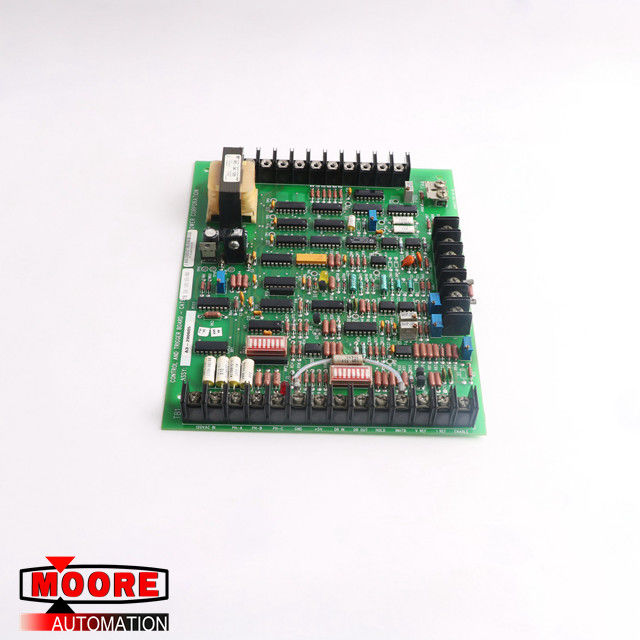

3 단계 전력 공급을 위한 A3-290605 통제와 방아쇠 널을 통제하십시오
| 상표/제조자 | /USA를 통제하십시오 |
| 부품 번호 |
A3-290605 |
| 교체 부품 번호 |
A3-290605 |
| 묘사 | 통제와 방아쇠 널 |
| Dimennsions | 18.0 cm x 12.5 cm x 3.9 cm |
| 무게 | 0.38kg |
제품 세부사항
통제 및 방아쇠는 SCR에 의하여 통제된 고성능 장비를 가진 경험의 많은 년에서 습득된 필요조건에, CAT 널, 디자인됩니다 난입합니다. 현대 CMOS 직접 회로 기술은 저출력 소비를 가진 극단적으로 조밀한, 결합한 디자인을 허용했습니다. 뒤에 오는 묘사는 디자인의 주요 기능 그리고 신청을 포함합니다.
힘과 참고 규칙
1. 통제 힘 (120 VAC 명사류)는 맨끝 TB1-1와 맨끝 TB1-2에 적용되어야 합니다.
a) 최소한도 입력 전압: 85 VAC
b) 최대 입력 전압: 135 VAC
2. 참고 실행
a) 맨끝 TB1-3, TB1-4 및 TB1-5에 적용되어야 합니다.
b) 단계 교체를 정정하거든 순서는 SCR의 적당한 발포를 확신하게 중요합니다.
c) 3 단계 참고는 서로 안에에의 ± 5% 균형을 잡아야 합니다. CAT 널은 단계 불균형 탐지를 통합하고 분실된 단계 또는 높은 불균형 경우에는 단계 균형이 복구될 때까지 널은 그것의 산출을 금할 것입니다.
d) 3 단계 참고의 전압은 긴요하지 않습니다; 그것은 60 VAC와 200 VAC. 사이에서 있을지도 모릅니다.
e) 3 단계 참고는 저항기 분배자를 통해서 또는 3대의 작은 통제 변압기를 통해서 얻어질지도 모릅니다.
3. 증폭기 참고를 통제하십시오
a) 저온 계수를 가진 안정되어 있는 통제 참고는 맨끝 TB1-7에 제공됩니다.
b) P1를 통해 5.00 볼트에 참고는 미리 설치되어야 합니다; 그것은 통제 전위차계에 대략 30 ma를 공급할 수 있습니다.
c) 통제 전위차계는 10K, 2개 와트일지도 모릅니다. 그들은 맨끝 TB1-12 (VREF)와 TB1-13 (IREF)에 돌려보내집니다. 접지 귀로는 맨끝 TB1-6입니다.
d) 입력 기준 입력의 충분한 거르는 것은 (RC = 0.4) 통제 증폭기의 앞에 최대 소음 억제를 얻기 위하여 이용됩니다.
