| 원래 장소: | 중국 |
| 브랜드 이름: | NI |
| 인증: | CO.CQ |
| 모델 번호: | PCI-6509 |

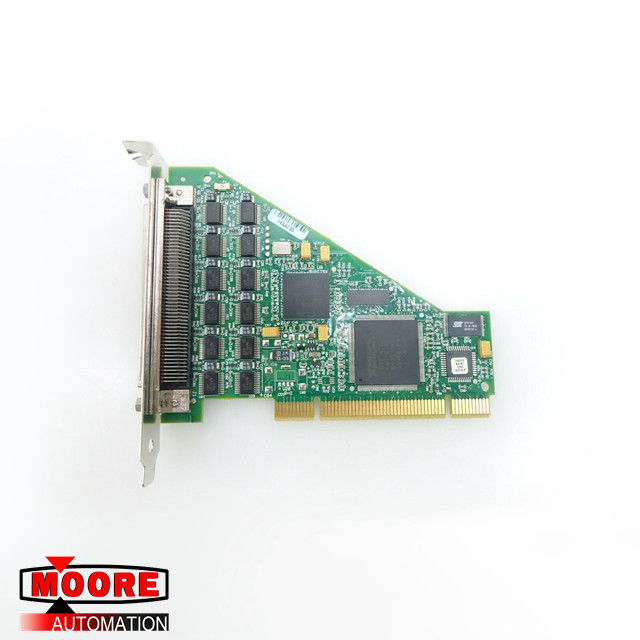

NI PCI-6509 디지털 방식으로 입력/출력 공용영역
| 상표/제조자 | NI /CHINA |
| 부품 번호 |
PCI-6509 |
| 교체 부품 번호 |
PCI-6509 |
| 묘사 | 디지털 방식으로 입력/출력 공용영역 |
| Dimennsions | 15.5cm x 9.2cm x 3.2cm |
| 무게 | 0.21kg |
제품 세부사항
NI 6509는 디지털 방식으로 거르, 풀그릴 힘 위로 국가, 변화 탐지 그리고 감시단 타이머를 특색짓습니다.
디지털 방식으로 거르기
당신은 NI 6509에 유효한 디지털 방식으로 거르는 입력 자료에 고장을 삭제하기 위하여 선택권을 이용할 수 있습니다. 변화 탐지도 함께 사용될 때, 디지털 방식으로 거르는 것은 또한 시험하고 가공하기 위하여 변화의 수를 감소시킬 수 있습니다.
당신은 디지털 방식으로 여과기를 통과하고 시간 간격을 통제하기 위하여 여과기 용도 디지털 입력 선을 형성할 수 있습니다. 여과기는 지정된 시간 간격의 반 보다는 더 짧은 맥박을 막고 지정된 간격 보다는 더 긴 맥박을 통과합니다. 오래의 중간 길이 맥박 맥박은 간격 그러나 보다는 더 적은의 반 보다는 여과기를 통과하지 않을지도 간격 일지모른고 또는 모릅니다.
당신은 당신의 신청을 위한 만큼 입력 선에 필요에 따라 디지털 방식으로 거르기 가능하게 할 수 있습니다. 모든 걸러진 선은 400 ns에서 NI PCI/PXI-6509에 200 Ms에 배열하는 동일한 시간 간격을 공유합니다. PCIe-6509는 단지 3개의 시간 간격만 지원합니다: 160 ns, 10.24 Ms 및 5.12 Ms.
명세
소요 전력
판매 수수료 없는 매출 상태 도중 버스에서 현재 끌기:
NI PCI/PXI-6509:
+3.3 VDC에 375 mA, 전형;
+5 VDC에 250 mA, 전형
PCIe-6509:
+3.3 VDC에 550 mA, 전형;
+12 VDC에 20 mA, 전형
유효한 +5의 볼트 힘
입력/출력 연결관 (핀 49와 99)에: +4.0 V에서 +5.25 볼트; 1A의 최대
디지털 방식으로 입력/출력
수로의 수: 96 입력/출력
겸용성: TTL Schmitt Trigger/CMOS, 참조 사항를 붙이는 단 하나 끝난 GND
국가힘에: 끌어 당긴 입력은 또는 아래로 (소프트웨어 선택할 수 있는), 1개 0개를 출력했습니다
데이타 전송: 개입중단, 프로그램된 입력/출력
입력/출력 연결관: 100 핀 여성 0.050 시리즈 스카시
잡아당기기 저항기:
풀업 저항기 전형 4.7 kW
접는 식 저항기 전형 47 kW
입력 전압 보호: 2개까지 핀, 최대에 ±20 V
