| 원래 장소: | 미국 |
| 브랜드 이름: | ICS TRIPLEX |
| 인증: | CO.CQ |
| 모델 번호: | T3481A |

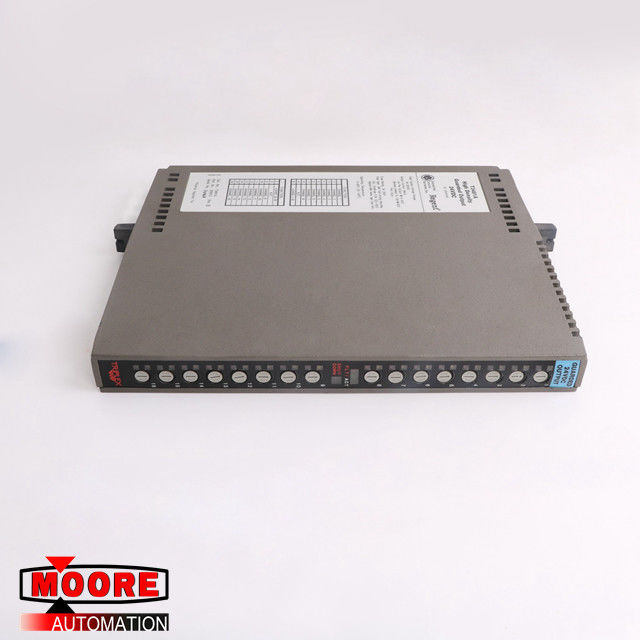

T3481A ICS 세겹 감시된 24VDC 산출 단위
| 상표/제조자 | ICS TRIPLEX/USA |
| 부품 번호 |
T3481A |
| 교체 부품 번호 | T3481A |
| 묘사 | 감시된 24VDC 산출 단위 |
| Dimennsions | 17.4cm x 10.5cm x 3.5cm |
| 무게 | 0.7kg |
제품 세부사항
T3481A 특징
16 감시된 산출 (2개 8인조 그룹에서).
동일한 유형의 다른 단위 행선으로 연결될 경우 관대한 가동을 비난하십시오.
뜨겁 대신할 수 있는.
모든 산출 회로의 완전한, 자동적인 테스트.
자동적인 선 감시가 열리는 짧은 분야 배선 회로를 검출합니다.
각 단위에 개인적인 전면 패널 지시자는 단위 결함/활동 현황 및 폐쇄 국가를 보여줍니다; 추가 지시자는 각 점을 위한 산출 상태 보여주고/신관 결함을 적재합니다.
전면 패널에서 접근 가능한 융합합니다.
분야와 논리 회로 사이 2500 최소한도 전기 고립.
처리 장치 단위는 3배로 해 씁니다 감시한 감시한 산출 단위에 입력/출력 Safetybus에 자료 명령을 보냅니다. 산출 단위의 안에 3배로 한 자료는 연합되는 필드 프로그램이 가능한 게이트 어레이 (FPGA)에 투표한 자료를 제공하는 2명의 독립적인 투표자에게 수송됩니다. 각 FPGA는 자주적으로 2개의 출력한 제어 개폐기의 한을 운영합니다. 2개의 산출 스위치는 짐과 시리즈에서 연결됩니다.
두 산출 스위치 다 켜져 있을 때, 산출이 현재에 의하여 흘러 관통하고 분야 짐을 격려할 것입니다. 어느 것이든 스위치가 꺼져있는 경우에, 산출이 현재에 의하여 흘러 관통하지 않으며 짐은 de 격려될 것입니다. 시리즈 산출 스위치와 독립적인 드라이브 신호의 이 조합은 짐의 안전 장치 활성화를 일으킵니다. 단 하나 실패는 단지 산출 드라이브 신호 또는 스위치의 한에만 영향을 미칠 수 있습니다.
