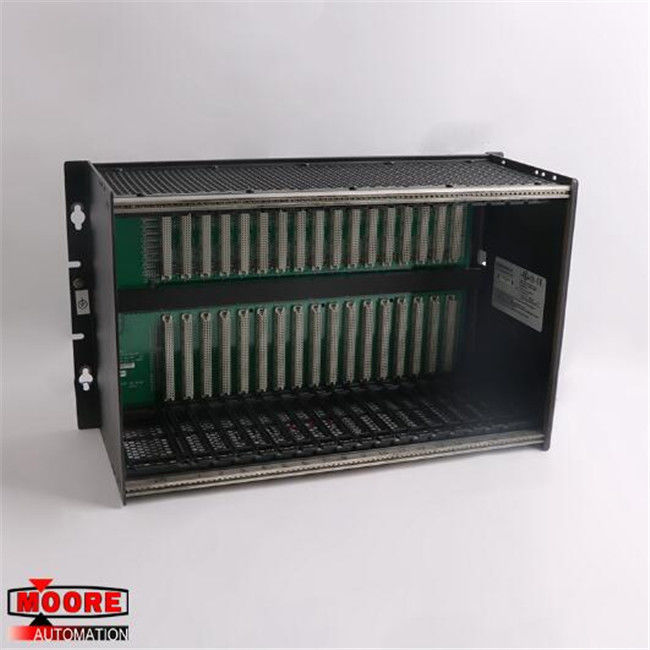

IC698CHS017 GE RX7i 17 슬롯 랙 벽 (후방은) 증가합니다

IC698CHS017 GE RX7i 17 슬롯 랙 벽 (후방은) 증가합니다

⇒는 좋은 가격 IC698CHS017을 위해 여기를 클릭합니다

연락주세요

전자 우편으로 보내세요 : miya@mvme.cn (클릭)

QQ : 2851195450

Tel : 86-18020776792(CLICK)

스카이프 :miyazheng520(CLICK)

제품 상세정보

IC698CHS017이 17개 슬롯이라고, 전방 및 후방은 시리즈 90-70과 VME과 RX7i 모듈을 지원할 수 있는 랙을 탑재했습니다. 랙 후면 위의 모듈 커넥터는 뿔뿔이 0.8 인치 (20.3 밀리미터)을 간격을 두고, 양쪽 단일폭과 가로 배각 모듈과 호환 가능합니다. 랙 슬롯 제로는 부대의 전원 공급기를 가지고 랙 슬롯 1이 부대의 CPU를 잡습니다. 다른 모든 슬롯은 모듈의 어떠한 혼합도 가능합니다.

IC698CHS017은 열린 장비 설치용 랙으로 간주됩니다 ; 그러므로, 그것은 적어도 IP54 보호 포장에 설치되어야만 합니다. 이 랙은 키가 11.15 인치이고 (283 밀리미터) 19 인치가 넓 (483 밀리미터)과 7.5 인치 깊이입니다 (190 밀리미터). 공간의 9 인치 (23 센티미터)은 랙 사이에 팬을 설치하도록 요구됩니다. 기록 : 어떤 모듈이 랙에 설치되면 냉각 Fan은 요구되고 각각 팬이 다양한 전원을 위해 설계됩니다.

점프스와 감광 스위치는 주소지정 모듈을 위해 필요하지 않습니다 ; 그 대신에, 랙은 I/O 모듈을 위한 슬롯 감지를 지원합니다. 입출력 모듈 포인트 레퍼런싱은 심플리시티 기계 판 논리 데베로페르-PLC 소프트웨어를 통해 이루어집니다. 버스 그랜트 신호와 더불어 인터럽트 응답 신호는 자동적으로 데이지 체인 구성에서 함께 연결됩니다. RX7i ＡＣ 전원은 심지어 더 높은 전류를 유지하기 위해 능력으로 IC698CHS017에 의해서 지원됩니다. 랙 후면 위의 J2 커넥터는 사이클 VME 전송 속도마다 64개 비트를 지원합니다.

RX7i와 일련 90-70 모듈은 차폐 토대에 대한 다른 옵션을 가집니다. RX7i 장치를 위해, 각각 모듈의 금속 면판은 포장에 굳게 첨부되어야 합니다. 시리즈 90-70 모듈을 위해, 설치될 때 내장형 접지 클립은 포장과 접촉할 것입니다. 완전히 랙을 연결시키기 위해, 접지 지면에 측면 장착된 접지 스터드를 연결하기 위해 핵심과 스타 와셔와 AWG #12 (3.33 mm^2) 전선을 사용하세요.

우리의 서비스

매우 새로운 100% - 원형 공장은 밀봉합니다

보증 : 12개월

패키지 : 통과 원래 포장

배달 시간 : 지불 뒤에 3 일 만에 수송됩니다
