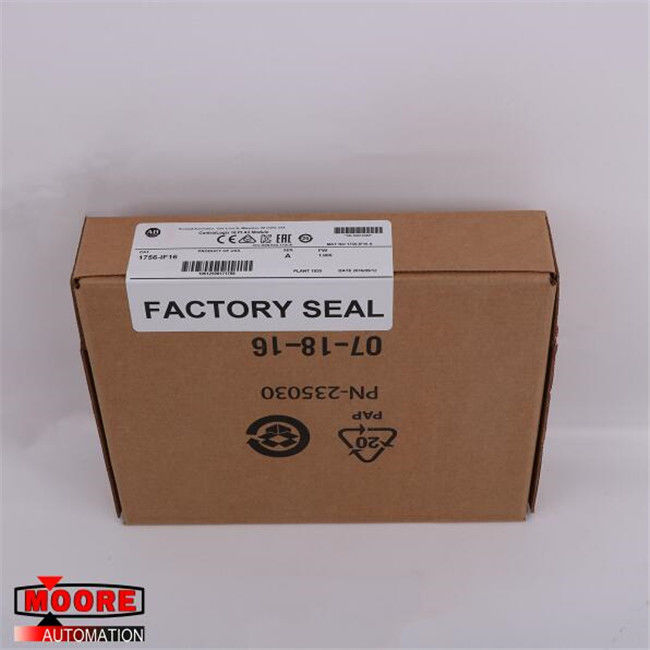

1756-IF16 1756IF16 알렌-브래들리 AB 비고립형 아날로그 전류 / 전압 I/O 모듈

1756-IF16 1756IF16 알렌-브래들리 AB 비고립형 아날로그 전류 / 전압 I/O 모듈

⇒는 좋은 가격 1756-IF16을 위해 여기를 클릭합니다

연락주세요

전자 우편으로 보내세요 : miya@mvme.cn (클릭)

QQ : 2851195450

Tel : 86-18020776792(CLICK)

스카이프 :miyazheng520(CLICK)

제품 상세정보

알렌-브래들리 1756-IF16은 비고립형 아날로그 전류 / 전압 I/O 모듈입니다. 콘트롤오기스 샤시에 연결되기 위해, 그것은 RTB를 요구하거나 제거할 수 있는 단말기가 또한 1756-TBS6H 또는 1756-TBCH의 주택을 차단합니다. 이 입력 모듈은 16 점을 이용 가능하게 합니다. 이러한 포인트는 사용자들이 다른 모듈과는 달리, 다른 방식으로 모듈을 배선할 수 있게 허락합니다. 1756-IF16은 사용자의 것과 적용의 요구조건에 따라서, 3 다른 방법을 이용하여 배선될 수 있습니다 : 단일 단자 배선과 차별적 배선과 고속 방식 차별적 배선. 단일 단자 배선 배치 방법은 모든 입력 장치가 공통 기반과 연관이 있을 때 최고입니다. 이것은 차이를 얻기 위해 지상의 신호를 보내기 위해 신호 입력에서 일 측과 비교하는 것 위한 것이며, 그것이 제어기에 대한 디지털 데이터를 발생시키는 것에 모듈에 의하고 나서 사용됩니다. 16 단일 단자 배선은 행해질 수 있습니다. 적용이 공통 기반을 가지고 있지 않거나, 분리된 신호 쌍을 가지고 있을 수 있을 때, 차별적 배선 배치 방법을 이용하는 것 권고됩니다. 이 배선 배치 방법은 개선된 잡음 여유도가 필요한 환경을 또한 위한 것입니다. 차동 모드로 채널은 완전히 서로를 고립되지 않습니다.

다중 차동 입력 신호가 다른 전압 공통 기준을 가지고 있다면 한 채널은 또 다른 채널을 읽기에 영향을 미칠 수 있습니다. 이것이 발생할 때, 사용자들은 다른 모듈에 입력을 배선하거나 비고립형 모듈을 고립된 입력 모듈로 대체하여야 합니다. 8가지 연결은 이 방식에 허용됩니다. 마지막으로, 고속 모드 차별적 배선 배치 방법은 빨리 가능한 데이터 갱신을 고려합니다. 그러나, 특정 상태는 고속 모드를 사용할 수 있기 위해 사용자들에 필요합니다. 처음으로, 그것은 차별적 배선 배치 방법을 이용합니다. 두번째로, 단지 이 방식에서 모듈 위의 모든 네 채널 중 하나는 사용될 수 있습니다. 1756-IF16 모듈의 소비 전력은 2.3 와트이고 그것이 2.33 와트의 전체 후면 전력을 가집니다. 입력 범위는 20 마에 0 또는 5 볼트에 0 내지 10 볼트, 0의 ± 10 볼트입니다. 5.1 볼트에 있는 이 모듈의 전류는 24 볼트에 150 마이거나, 65 마입니다. 후면의 전압과 전류 등급은 최대에 있는 5.1 볼트 DC, 150 마와 최대에 있는 24 볼트 DC 65 마입니다. 입력 전류 범위는 4부터 20 마 까지이고 입력전압 범위가 -10부터 10 볼트 까지입니다 그리고 100VA에 한계를 두었습니다. 전압 전력 소모는 약 2.3 와트이고 현재 전력 소모가 3.9 와트입니다. 전압을 위한 열 소산은 경향을 위해 7.84 BTU / 시간과 13.3 BTU / 시간입니다. 그것은 또한 30 볼트 DC (전압)과 8 볼트 DC (경향)의 최대 과전압 보호를 갖.
