| 원래 장소: | 독일 |
| 브랜드 이름: | Siemens |
| 인증: | CO.CQ |
| 모델 번호: | 6GK1415-2BA10 |

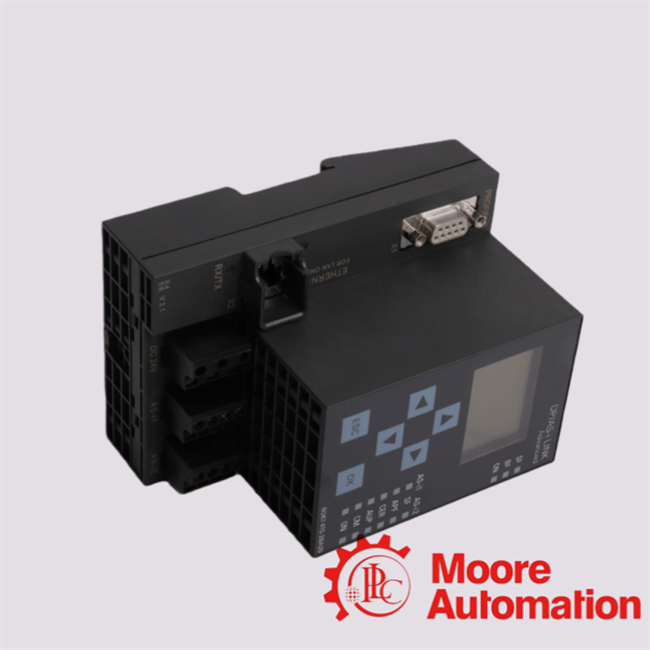

시멘스 6GK1415-2BA10는 센서/액추에터 버스 시스템 AS-인터페이스 (AS-i) 와 필드 버스 시스템 PROFIBUS DP를 연결하기 위해 설계된 SIMATIC NET 가족에 속하는 게이트웨이/인터페이스 모듈이다.공식적인
제목은:DP/AS-Interface LINK Advanced (DP/AS-Interface LINK Advanced)
접근 I/O 장치는 AS-Interface.it를 통해 연결되며, AS-Interface 라인 (AS-i 라인 1) 또는 선택적으로 외부 24V DC 공급원으로부터 전원을 공급할 수 있습니다.
유형AS-i의 전류 소비량은 최대250 mA ~ 30 V.OnPROFIBUS DP 시드e, 전형적인 데이터 속도 (9.6kbps에서 12 Mbps까지) 를 지원합니다.
그리고 주기적인 I/O 교환; AS-i 쪽에서는 AS-Interface 프로토콜을 통해 디지털 및 아날로그 데이터를 지원합니다.
요약: 6GK1415-2BA10는 PROFIBUS DP 시스템을 가능하게 합니다.
AS 인터페이스 I/O 장치 (센서/운전기) 를 통합하기 위해
효율적이고 완전한 진단과 함께
관리 기능.
자주 묻는 질문약 6GK1415-2BA10
Q1: 6GK1415-2BA10의 주요 응용 분야는 무엇입니까?
A1:이 모듈은 간단한 장치 (센서, 액추에이터) 의 AS-인터페이스 (AS-i) 네트워크를 가지고 있으며 더 높은 수준의 PROFIBUS DP 네트워크에 통합하고자 할 때 사용됩니다.링크 모듈은 게이트웨이 (AS-i 마스터) 로 기능하며
AS-i I/O를 PROFIBUS DP 시스템으로 슬래브 장치로 연결합니다.
Q2: 단일 마스터와 이중 마스터 변종의 차이점은 무엇입니까?
A2:싱글 마스터 버전 (6GK1415-2BA10) 은 하나의 AS-i 라인과 최대 62 개의 슬레이브를 지원합니다. 듀얼 마스터 버전 (6GK1415-2BA20) 은 두 개의 AS-i 라인을 지원합니다.
그래서 잠재적으로 더 많은 노예들 또는 분리된 세그먼트들이 있습니다.
Q3: 얼마나 많은 AS 인터페이스 슬래브를 지원할 수 있습니까?
A3:전형적인 ′′single master′′ 구성에서는 최대62 AS-인터페이스 슬레이브AS-i 라인마다. ′′더블 마스터" 변수 (6GK1415-2BA20 순서 번호) 를 사용하는 경우, 두 개의 AS-i 라인이 지원될 수 있습니다.
Q4: PROFIBUS 쪽에서 어떤 통신 속도가 지원됩니까?
A4:장치는 표준 PROFIBUS DP 속도를 지원합니다: 9.6 kbps, 19.245세4593년75187.5, 500kbps, 1.5 Mbps, 3 Mbps 그리고 12 Mbps.
