| 원래 장소: | 독일 |
| 브랜드 이름: | Siemens |
| 인증: | CO.CQ |
| 모델 번호: | 6ES7151-1BA00-0AB0 |

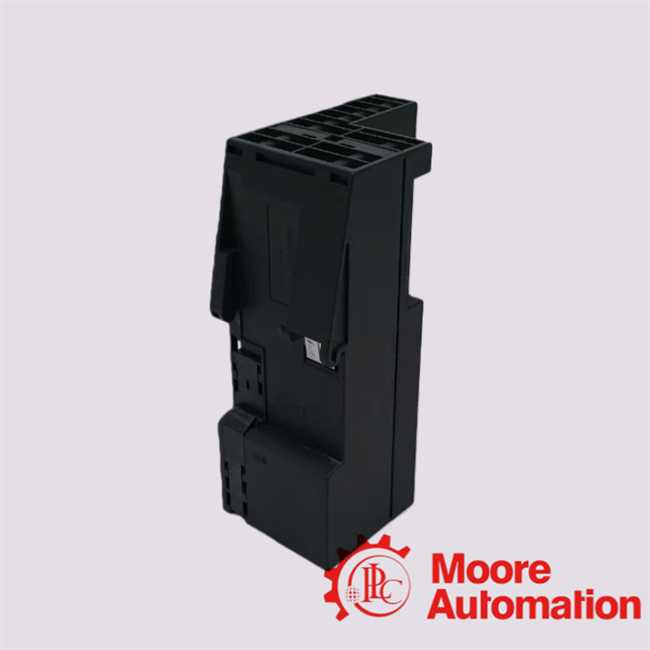

이 모듈은 Siemens SIMATIC 제품군의 일부입니다. 특히 ET 200S 분산 I/O 시스템용 IM 151-1 HIGH FEATURE 인터페이스 모듈입니다. PROFIBUS DP를 제공합니다.
인터페이스(RS-485를 통해) 및 ET 200S 스테이션을 PROFIBUS DP 버스에 연결합니다. 전송/전송 속도 지원: 최대 12Mbit/s. 지원되는 속도
9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; 및 1.5, 3, 6, 12 Mbit/s를 포함합니다. I/O 주소 볼륨 지원: 최대 244바이트
입력 및 244바이트 출력(이 HIGH FEATURE 버전의 경우)
데이터 시트에 따름.
자주 묻는 질문 6ES7151-1BA00-0AB0 정보
Q1: IM 151-1에서 “HIGH FEATURE”는 무엇을 의미합니까?
A1: “HIGH FEATURE” 변형(6ES7151-1BA00-0AB0과 같은)은 더 높은 I/O 주소 볼륨(244바이트)을 제공하고 스테이션에서 최대 63개의 모듈을 허용하며,
BASIC 또는 표준 버전에 비해 등시 모드/주기 동기화와 같은 향상된 기능을 제공합니다.
Q2: 지원되는 최대 전송 속도는 얼마입니까?
A2: PROFIBUS DP 인터페이스에서 최대 12Mbit/s. 지원되는 표준 속도: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
Q3: 스테이션에 몇 개의 모듈을 연결할 수 있습니까?
A3: 이 HIGH FEATURE 버전의 경우: ET 200S 스테이션에 최대 63개의 모듈을 연결할 수 있습니다.
Q4: 진단 기능이 있습니까?
A4: 예. BF(버스 오류), SF(그룹 오류) 및 ON(공급 전압)에 대한 LED가 제공됩니다.
또한모듈은 STEP을 통해 슬레이브 진단을 지원합니다.
7(예:)
더 자세한
