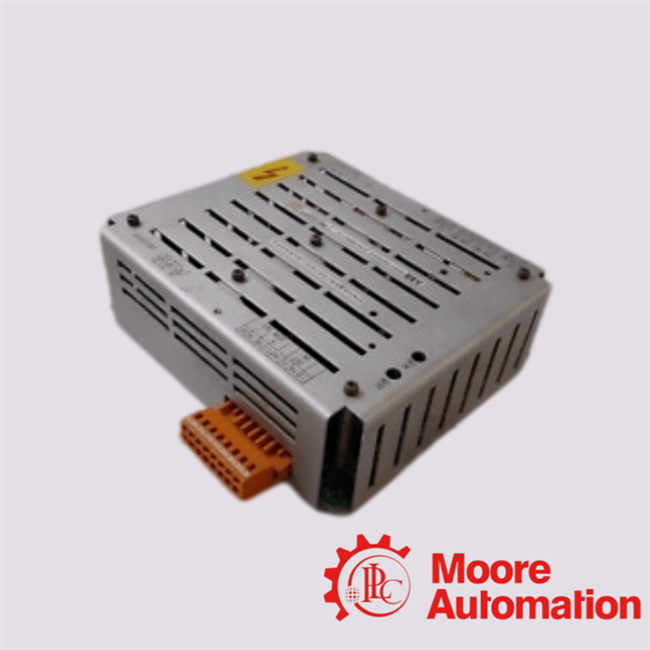

정확한 제품 식별
아래의 식별 및 기능은 UNITROL F 여자 시스템에 대한 ABB 하드웨어 설명 3BHS102402 E83을 따릅니다.
| 공식 필드 | 확인된 값 |
|---|---|
| 제조업체 | ABB |
| 모듈 지정 | UNS0868A-P, 변형 V2 |
| 주문 번호 | HIEE305120R2 |
| 제품 유형 | 외부 전원 공급 장치 |
| 시스템 컨텍스트 | UNITROL F 여자 시스템 |
| 주요 기능 | UNITROL F 장치에 통합된 POW-1 모듈에 전압을 공급합니다. |
확인된 전기 데이터
| 매개변수 | ABB 게시 값 |
|---|---|
| V2 AC 입력 범위 | 127 ~ 213 VAC |
| V2 DC 입력 범위 | 82 ~ 312 VDC |
| AC 주파수 범위 | 50 ~ 600 Hz |
| 주 출력 | 240 VDC, ±10%, 40 W |
| 접점 감시 출력 | +24 VDC, ±10%, 16 W |
| 치수 | 178 × 155 × 58 mm |
| 질량 | 750 g |
| 보호 등급 | ABB 조립 요구 사항을 준수할 경우 IP20 |
| 설치 고도 | 해발 최대 2,000 m |
| 연결 단자 | 2.5 mm² WAGO 타입 231 스프링 케이지 터미널 |
기능 설계
AC 및 DC 공급 경로
ABB는 스텝업 컨버터 앞에서 분리된 AC 및 DC 입력을 설명하여 중복 공급 개념을 지원합니다.
입력 상태 감독
AC 및 DC 입력 전압이 모니터링됩니다. AC 및 DC 존재는 AC ON 및 DC ON LED로 표시됩니다.
240 VDC 연속 옵션
짧은 DC 공급 중단 중에 240 VDC 출력은 지정된 출력 단자에 연결된 외부 커패시터로 지원될 수 있습니다.
24 VDC 접점 공급
접점 감시 전압은 ABB 설명에 따라 전기적으로 절연되고 전류 제한 및 단락 방지 기능이 있습니다.
수명 주기 인식 검증
명판에서 전체 주문 번호, 모듈 지정 및 V2 표시를 기록하십시오.
AC/DC 소스 범위, 출력 회로, 터미널 할당 및 캐비닛 보호를 확인하십시오.
ABB 하드웨어 문서를 따르고 자격을 갖춘 인력을 사용하여 전원이 꺼진 상태에서 검사 및 설치를 수행하십시오.
자주 묻는 질문
다중 브랜드 예비 부품도 요청됨
고객이 독립적으로 조달할 수 있는 추가 부품 번호.
이 모델은 독립적인 조달 참조일 뿐입니다. HIEE305120R2 UNS0868A-P V2의 대체품이나 대체품이 아닙니다. 호환성 및 재고 가용성은 각 항목에 대해 별도로 확인해야 합니다.
위 모델 번호는 독립적인 조달 참조용이며, 현재 모델 번호의 대체품이 아닙니다. 호환성 및 재고 상황은 각 항목별로 별도로 확인해야 합니다.
