ABB AC 800M • 검증된 제품 프로필
ABB System 800xA용 이중화 프로세서 유닛 키트. 아래의 식별, 패키지 내용물 및 기술 값은 ABB 발행 문서에 국한됩니다.
| 2 ×PM864AK01 | 96 MHz클럭 주파수 | 32 MB설치된 RAM | ≤ 10 ms이중화 전환 | 24 V DC정격 공급 |
품목
정확한 ABB 식별PM864AK02 이중화 프로세서 유닛 |
패키지

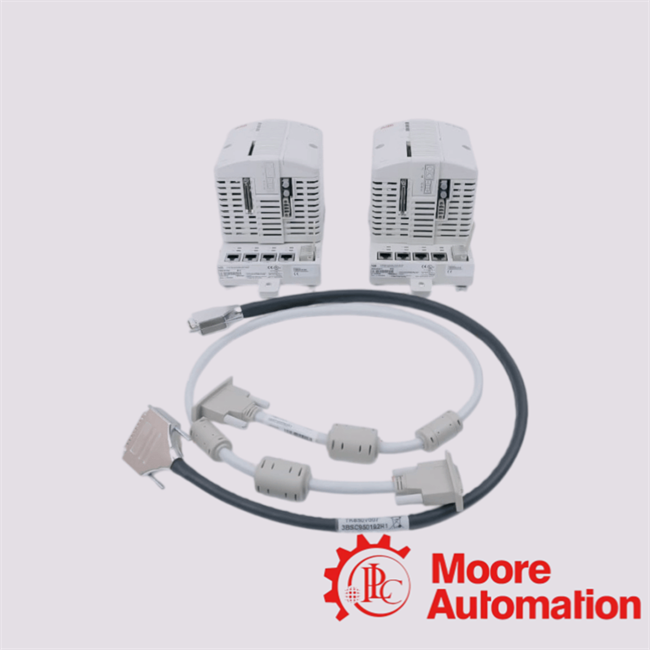

이중화 키트PM864AK01 프로세서 유닛 2개, TK850 CEX-버스 확장 케이블 1개 및 TK851 RCU-링크 케이블 1개. |
플랫폼
AC 800M / System 800xACPU 이중화 지원 및 통합 이더넷 연결 기능이 있는 MPC862 프로세서. |
| 속성 | ABB 발행 값 |
|---|---|
| 제품 설명 | System 800xA용 이중화 AC 800M 프로세서 유닛 키트. |
| 패키지 내용물 | PM864AK01 2개, TK850 CEX-버스 케이블 1개, TK851 RCU-링크 케이블 1개. |
| 프로세서 / 메모리 | MPC862 프로세서, 96 MHz 클럭 주파수, 32 MB RAM; 애플리케이션용으로 23.522 MB 사용 가능. |
| 이중화 | CPU 이중화 지원; ABB는 이중화 구성에 대해 최대 10ms의 전환 시간을 명시합니다. |
| 전원 공급 장치 | 24 V DC (19.2–30 V DC), 최대 5% 리플; +24 V에서 일반 287 mA 및 최대 487 mA. |
| 작동 환경 | +5 ~ +55 °C; 5–95% RH 비응축; 보호 등급 IP20. |
| 영역 | 사양 |
|---|---|
| 애플리케이션 실행 | 1000개의 부울 연산: 0.15 ms. |
| 애플리케이션 저장 | 2 MB 플래시 PROM 펌웨어 저장; 애플리케이션 및 데이터용 플래시 메모리 지원. |
| 이더넷 | 2개 채널, 10 Mbit/s, RJ-45 연결. |
| CEX-버스 | 최대 12개의 통신 인터페이스 모듈. |
| 모듈버스 I/O | 최대 96개 모듈 비이중화 또는 84개 모듈 이중화. |
| 기계적 | 119 × 186 × 135 mm; 베이스 포함 무게 약 1100 g. |
| 일반적인 발열량 | 6.9 W. |
| 보관 온도 | −40 ~ +70 °C. |
| 01 • 식별 확인유닛 라벨 및 구매 요청에 전체 부품 번호 사용: PM864AK02 / 3BSE018164R1. | 02 • 키트 내용물 확인수락 전에 PM864AK01 프로세서 유닛 2개와 TK850 및 TK851 케이블을 확인하십시오. | 03 • 시스템 적합성 확인시스템 소유자와 함께 설치된 AC 800M 하드웨어, 소프트웨어 릴리스, I/O 아키텍처 및 통신 모듈을 검토하십시오. |
아니요. ABB는 PM864AK02를 PM864AK01 유닛 2개와 명시된 상호 연결 케이블을 포함하는 이중화 프로세서 유닛 패키지로 식별합니다.
ABB는 이중화 구성에 대해 최대 10ms의 전환 시간을 나열합니다.
전체 품목 번호, 패키지 내용물, 설치된 System 800xA / AC 800M 구성, 소프트웨어 호환성 및 필요한 통신 인터페이스를 확인하십시오.
