| 원래 장소: | 미국 |
| 브랜드 이름: | General Electric |
| 인증: | CO.CQ |
| 모델 번호: | DS215TCCAG1BZZ01A DS200TCCAG1BAA |

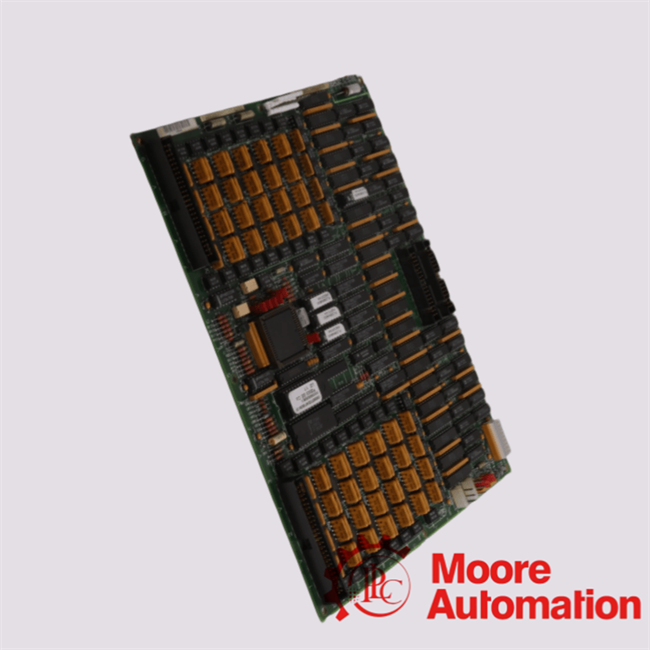

제너럴 일렉트릭 DS215TCCAG1BZZ01A DS200TCCAG1BAA는 GE 산업 제어 플랫폼 내의 핵심 아날로그 입력 / 출력 보드로 사용됩니다. TCCA 보드로서,그것은 현장 장치와 제어 시스템 사이의 아날로그 신호 교환을 처리하는 데 중요한 역할을합니다.이 보드는 24V DC 전원 공급 장치로 안정적인 작동을 지원하며 전체 전력 소비를 5W 이하로 유지하여 지속적인 산업용 운영에 적합합니다.
까다로운 자동화 환경을 위해 제작된 DS215TCCAG1BZZ01A DS200TCCAG1BAA는 전체 규모의 0.1%의 정확도로 고정도의 12비트 및 16비트 디지털-아날로그 변환을 통합합니다.보드 또한 1500 V rms 격리 전압이 있습니다, 신호의 무결성을 보호하고 전기적으로 시끄러운 환경에서 시스템 신뢰성을 향상시키는 데 도움이됩니다.통합된 RS-485 통신 및 전용 3PL COREBUS 버스 제어 아키텍처 내에서 효율적인 데이터 교환을 허용.
산업용 설계는 -20°C ~ +60°C의 온도 범위에서 작동하고 -40°C ~ +85°C의 저장 조건을 지원합니다.상대 습도 내성이 5%~95%이며, 3000m까지의 비행 고도에서 작동할 수 있습니다., 보드는 터빈 제어, 드라이브 시스템 및 신뢰할 수있는 아날로그 신호 관리가 필요한 다른 산업 자동화 설비에 적합합니다.
| 제조업자 | 제너럴 일렉트릭 |
| 부문 번호 | DS215TCCAG1BZZ01A DS200TCCAG1BAA |
| 제품군 | GE 마크 V/VI 드라이버 보드 |
| 제품 종류 | 공통 아날로그 I/O 보드 |
| 주식 | 1 |
| 작동 전압 | 24V DC |
| 전체 전력 소비 | 5W 이하 |
| 격리 전압 | 1500V rms |
| 변환 정확성 | 12비트/16비트 고정도 디지털-아날로그 변환 (0.1% FS) |
| 통신 인터페이스 | RS-485 인터페이스와 3PL COREBUS 버스 |
| 작동 온도 | -20°C ~ +60°C |
| 저장 온도 | -40°C ~ +85°C |
| 상대 습도 | 5%~95% (집화되지 않음) |
DS215TCCAG1BZZ01A 및 DS200TCCAG1BAA는 GE Mark V 제어 플랫폼에서 사용되는 터빈 제어 코어 (TCC) 인터페이스 모듈입니다. 신호 조건화 및 종료 인터페이스 카드로 작동합니다.현장 계측기 및 Mark V 제어 프로세서 사이의 구조화된 아날로그 및 분리 신호 라우팅을 제공.
DS215TCCAG1BZZ01A와 DS200TCCAG1BAA는 정밀 신호 종료 및 필터링을 수행하며 열쌍, RTD 및 아날로그 프로세스 신호의 입력 및 출력 조건화를 지원합니다.그들은 원시 현장 신호가 안정적으로 변환되도록 보장합니다., 제어 시스템 처리에 적합한 소음을 줄이는 전기 입력.
DS215TCCAG1BZZ01A와 DS200TCCAG1BAA는 Mark V 아키텍처 내의 동일한 기능 TCC 카드 가족에 속하며, 차이점은 일반적으로 하드웨어 수정 수준과 관련이 있습니다.커넥터 구성, 또는 펌웨어 매핑 호환성. 그들은 역 호환성 및 라이프 사이클 교체가 필요한 터빈 제어 시스템에서 사용됩니다.
이 모듈들은 Mark V 배후 플레인 또는 캐비닛 레벨 종점 집합체를 통해 인터페이스를 통해 프로세서 및 I/O 제어 모듈에 구조화된 신호 전송을 가능하게 한다.그들은 필드 배선 및 제어 논리 실행 계층 사이의 프론트 엔드 신호 집계 노드로서 기능.
DS215TCCAG1BZZ01A 및 DS200TCCAG1BAA는 온도 모니터링, RTD 저항 기반 온도 감지, 아날로그 전압 및 프로세스 전류 신호를 위한 열쌍 입력을 처리하도록 설계되었습니다.그리고 분리된 제어 및 상태 신호이 신호는 터빈 연소, 속도 조절, 열 보호 루프에 필수적입니다.
