A06B-6102-H245 #H520 고성능 CNC 애플리케이션을 위한 General Electric Fanuc 스핀들 증폭기 드라이브 모듈

Name: A06B-6102-H245 #H520 고성능 CNC 애플리케이션을 위한 General Electric Fanuc 스핀들 증폭기 드라이브 모듈
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Availability: InStock

제품 상세정보:

원래 장소:	미국
브랜드 이름:	General Electric
인증:	CO.CQ
모델 번호:	A06B-6102-H245 #H520

상세 정보

원래 장소:

미국

브랜드 이름:

General Electric

인증:

CO.CQ

모델 번호:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

시리즈:

알파 시리즈

전력 출력:

56 Kw

출력 전류:

198A

애플리케이션:

고성능 CNC

축 지원:

단일 스핀들 축

제어 기술:

사인파 PWM(IGBT)

강조하다:

High Light

강조하다:

56kW 고전력 출력

1형 일련 인터페이스

CE 승인 발자국

거래 정보

최소 주문 수량:

가격:

inquiries

포장 세부 사항:

공장에서 봉인된 신규 및 원본

배달 시간:

2-3 근무일

지불 조건:

티/티

공급 능력:

요구합니다

제품 설명

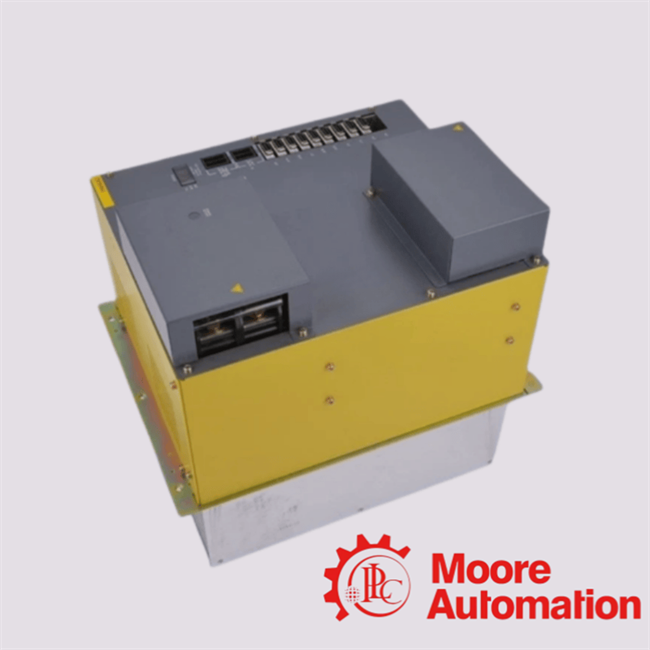

A06B-6102-H245 #H520 제너럴 일렉트릭 파낙 스핀들 앰프 드라이브 모듈

까다로운 CNC 애플리케이션을 위해 설계된 고성능 스핀들 앰프 드라이브 모듈로, 산업 제조 환경에 탁월한 전력과 정밀도를 제공합니다.

기술 사양

매개변수	사양 세부 정보
모델명	알파 스핀들 모듈 (SPM-45)
부품 번호	A06B-6102-H245 #H520
정격 입력 전력	56 kW
입력 전압 범위	283-325 Vdc (알파 전원 공급 장치 모듈에서)
정격 출력 전류	198 A
최대 출력 전압	230 Vac
제어 인터페이스	유형 1 / 표준 사양
주 회로 제어	IGBT 브리지의 사인파 PWM
냉각 메커니즘	외부 강제 공기 팬 냉각 (듀얼 히트 싱크)
무게 및 치수	~22 kg \| 380mm (높이) × 300mm (너비) × 307mm (깊이)

핵심 성능 기능

정격 입력 전력: 56 kW / 최대 출력 전류 198 A 대형 공작물에 대한 깊은 절삭, 고토크 가공을 가능하게 합니다. 이 막대한 전력 출력은 대형 알파 30 및 알파 40 스핀들 모터를 구동하도록 맞춤화되었습니다. 이를 통해 CNC 기계는 티타늄 또는 경화강과 같은 단단한 재료를 높은 재료 제거율로 스톨링이나 RPM 저하 없이 가공할 수 있어 작업장의 처리량을 극대화할 수 있습니다.
제어 인터페이스: 스핀들 HRV 지원을 갖춘 유형 1 직렬 통신 매끄러운 표면 마감과 정밀한 리지드 탭핑을 제공합니다. 표준 유형 1 디지털 폐쇄 루프 시스템은 파낙 0-D, 16/18/21 및 16i/18i/21i CNC 컨트롤과 직접 페어링됩니다. 고응답 벡터 (HRV) 제어는 전류 리플을 최소화하여 스핀들이 서보 축과 완벽하게 동기화되어 완벽한 나사 탭핑 및 고속 금형 제작을 가능하게 합니다.
인증 접미사: #H520 CE 승인 사양 국제 안전 규정 준수를 보장하고 전기 노이즈를 줄입니다. #H520 접미사는 모듈이 엄격한 유럽 안전 및 전자기 호환성 (EMC) 표준을 충족함을 의미합니다. 스핀들 드라이브가 민감한 선형 스케일, 측정 프로브 또는 지역 시설 그리드에 크로스 토크 또는 전기 간섭을 일으키는 것을 방지하는 통합 노이즈 차폐 기능이 있습니다.

엔지니어링 전문성

"고장난 SPM-45 모듈을 교체할 때, 작업장에서 내부 A20B-1007-0591 전원 보드 또는 A20B-2002-0080 점화 카드를 단독으로 교체하지 마십시오. 파낙은 공장에서 이러한 내부 보드를 일치시키고 튜닝하므로, 완전하고 통합된 어셈블리로만 서비스해야 합니다. 또한, 설치 시 항상 후면 히트 싱크의 트윈 외부 냉각 팬을 점검하십시오. 공기 흐름 제한은 이러한 300mm 너비 프레임에서 조기 IGBT 브리지 고장의 가장 큰 원인입니다."

-- 수석 CNC 시스템 리퍼비시 엔지니어

자주 묻는 질문

이 스핀들 드라이브의 고장을 직접적으로 나타내는 특정 파낙 경고는 무엇입니까?

듀얼 7세그먼트 LED 디스플레이에 표시되는 일반적인 오류에는 경고 01 (주 회로 과전류), 경고 09 (주 회로 전원부 과열), 경고 24/25 (CNC와 스핀들 모듈 간 직렬 통신 오류)가 포함됩니다. 이러한 코드 중 하나라도 잠기면 모듈의 전력 전자 장치 또는 제어 보드 내의 결함을 나타냅니다.

다른 접미사 (예: #H500)가 있는 A06B-6102-H245의 직접 교체품으로 이 드라이브를 사용할 수 있습니까?

예, 거의 모든 경우에 그렇습니다. #H520 접미사는 단순히 공장 구성 CE 준수 풋프린트를 나타냅니다. 핵심 물리적 치수, 배선 단자, 198A 전류 출력 및 유형 1 제어 프로토콜은 다른 H245 모델과 완전히 동일하므로 즉각적인 플러그 앤 플레이 드롭인 교체가 가능합니다.

이 드라이브 모듈이 3상 AC 공장 전력망에 직접 연결됩니까?

아니요. 파낙 알파 모듈식 시스템의 일부로, A06B-6102-H245는 원시 AC 입력을 받지 않습니다. 공유 DC 버스바 (283-325 Vdc)를 통해 전용 파낙 전원 공급 장치 모듈 (PSM)에 직접 연결되어야 하며, 이 모듈은 들어오는 공장 라인 전압을 처리합니다.

입증된 성능

"최근 항공 우주 제조 시설에서 중장비 수직 선반을 개조하기 위해 동일한 A06B-6102-H245 #H520 드라이브 장치가 배치되었습니다. 연속적인 흑연 먼지와 변동하는 온도 변화에 노출된 환경에서 작동하는 이 모듈의 밀폐형 강제 공기 설계는 엄격한 3교대 생산 주기 하에서 무결함 기록을 유지했습니다."
